三極管開關電路限流電阻怎么選取

來源：https://www.bilibili.com/opus/811529135927066630

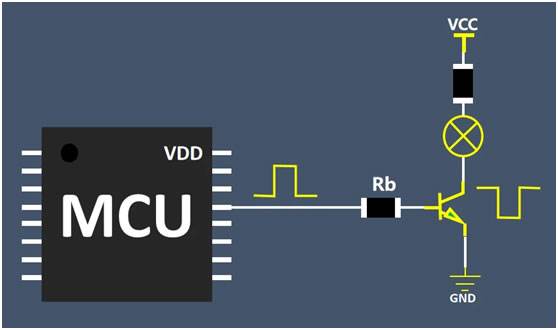

這是一個MCU驅動小功率器件的電路，這里僅用小功率燈珠代替負載，電路中用到了一個NPN的三極管，這個三極管在這里充當一個開關。

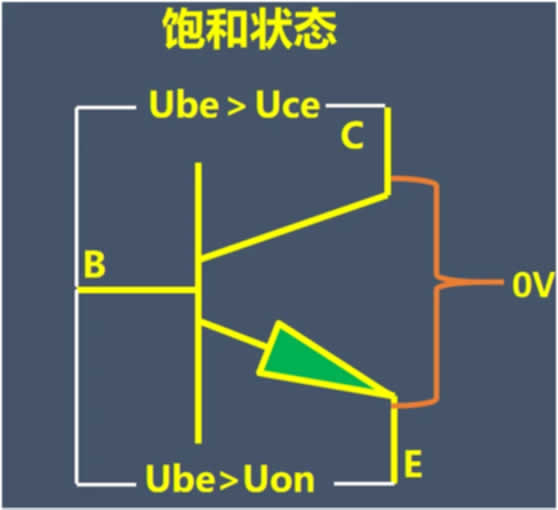

三極管當作開關時其工作在飽和狀態，BE間的電壓要大于開啟電壓，同時BE間的電壓大于CE間的電壓，CE間的電壓可以近似的看成是0。

當MCU輸出低電平，三極管截止，沒有電流流過負載。

當MCU輸出高電平，三極管飽和導通，負載有電流流過，那么怎么去選取三極管基極的限流電阻RB呢？

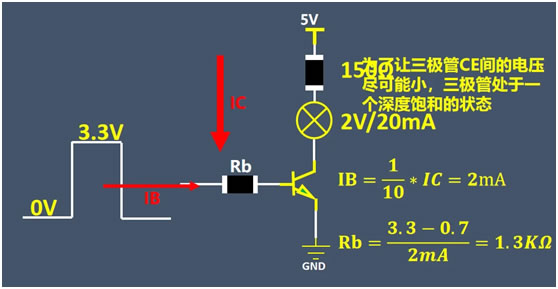

假設MCU輸出的低電平是0V，高電平是3.3V，燈珠的導通壓降為2V，額定工作電流為20mA,又因?yàn)槿龢O管飽和導通時CE電壓約為0，所以可以計算出燈珠的限流電阻取150歐姆。

為了讓三極管CE間的電壓盡可能小，三極管處于一個深度飽和的狀態，一般三極管基極的電流取集電極電流的十分之一，這里也就是2mA，三極管導通電壓取0.7V，所以有Rb為1.3K歐姆。

所以MCU通過三極管驅動這個燈珠的電路就是這個。

Rb=1.3kQ 3.3V/3V供電時極高電平2.8伏左右

如果三級管集電極電流比較大，這里IB的取值可能要大于IC的十分之一，才能使ce間的電壓盡可能小。

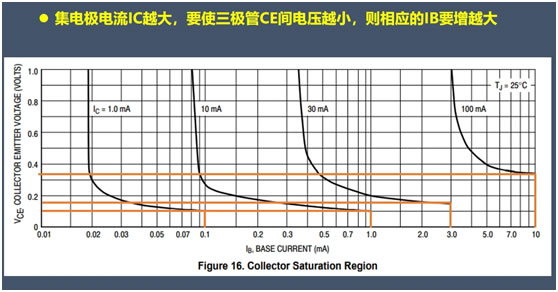

這個圖說明如果B極電流越大，CE電壓差就越小，相應的燈的電壓越小。

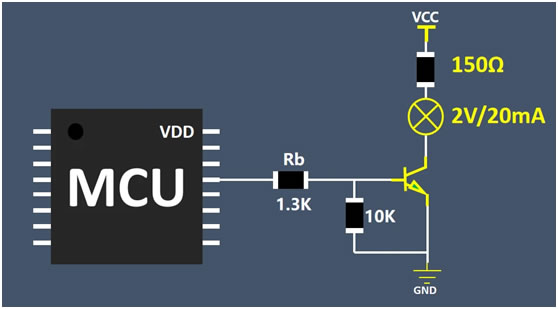

MCU上電時其IO一般為輸入狀態，所以為了讓三極管上電時有一個確定電平，這個電路還會在三極管基極加一個下拉電阻，取值一般是10K，這個10K電阻會分走基極大概0.07mA的電流，這個對于基極的電流來說是可以忽略的。

需要注意的是，上面計算的基極限流電阻，在IC電流不大時是有比較大的余量的，所以在一定范圍內增大RB，三極管還是會工作在飽和狀態，電路任然能正常工作。

實際應用：電子界的 “潛規則”

如今 0.1uF 陶瓷電容已成行業標配：?jiǎn)纹瑱C(jī)的 VCC 腳、運放的供電端、射頻模塊的電源口，到處都能看到它的身影。甚至有些芯片 datasheet 里會嚴厲警告：“必須在 VDD 和 GND 間放置 0.1uF 陶瓷電容，否則不保證工作正常。”

不過也有靈活應變的時候：對付超高頻芯片（比如 GHz 級射頻電路），會再并一個 0.01uF 電容 “雙保險”；電源入口處則會配個 10uF 電解電容 “打配合”。但這顆 0.1uF 的 “主力軍”，地位始終穩如泰山。

說到底，0.1uF 電容的普及，是科學計算、工程實踐和成本妥協的完美平衡。它就像電子世界里的 “萬金油”，不貴、好用、還靠譜 —— 難怪工程師們對它愛得深沉。下次焊電路時，可別忘了給芯片安排上這個 “貼身保鏢” 哦。

請注意！ 靜電敏感器件請做好電磁干擾防范。

文章出處：電子工程師。
