單音警報聲報警器芯片SOT-23封裝貼片3個腳芯片
單音警報聲報警器芯片SOT-23封裝3個腳芯片AC3M01 警報器芯片資料下載，右鍵可以另存為
已停產，三極管封裝的新產品請訪問，AC3L01-sot23-3和AC3H01-sot23-6
單音警報聲音效警報器芯片資料:又見一音警報
AC3M01-上電長響報警是一顆常見的的報警系統警報聲音效報警器芯片,常用于警報器，車輛防盜系統，家庭防盜系統以及各種報警系統提醒。
無需震蕩電阻不可調整聲音速度，單聲警報一直循環。
內置 5V 穩壓二極管，內置上電復位電路，驅動能力強（典型值 2A），可直接驅動喇叭。 封裝為SOT-23封裝3個腳芯片(三極管樣式)出貨。
警報產品請用警報喇叭測試，玩具喇叭8歐0.5W的會發熱燒喇叭。
功能應用：觸發開發上電長響單音警報音效,單音警報聲一直循環。
單音警報聲音效果下載:
單音警報聲下載;
單音警報聲音效警報器芯片的常見應用場合：
1,聲光報警器（Audible and visual alarm）又叫聲光警號，是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，可以露天、室外使用。
2, 車輛防盜系統，高音報警系統，工業電子警報器 礦用報警裝置。
3, 家庭防盜系統，燃氣安全報警，消防安全報警系統等等等等
4, 相關圖樣：
警報單音音效警報器芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
3 |
|
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
A |
報警器聲音內容：單音警報聲音效，上電長響

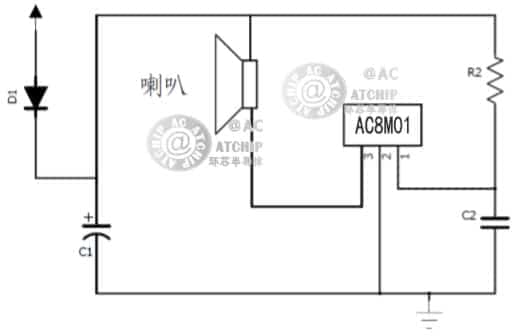

警報單音聲音效芯片典型單推應用電路(電源 12V，常規使用)：
典型應用：R2:560 1:1uF C2:0.1uF
AC3M01警報聲音效報警器芯片貼片SOT23三極管腳位圖 (供參考)
AC3M01 -SOT-23封裝貼片三個腳
單音警報芯片（貼片三極管樣式）
 |
最常用最常見的硬封裝形式：
貼片三個腳SOT23封裝
PIN |
NAME |
1 |
VDD |
2 |
GND |
3 |
OUT |
|
符號 描述 腳位 VDD 電源 1 GND 地 2 OUT 輸出 3
單音警報聲音效芯片SOT23三極管封裝尺寸資料（常規產品供參考）：
單音警報聲相關系列產品:
1，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
2，AC3Y710F警報聲帶燈（內置功放電路和震蕩電阻Rosc，帶1.3Hz閃燈）
3，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
4，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
5，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）,新產品更低價：AC9561
6，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用單音警報聲帶燈,撬門報警防盜防狼,開箱報警閃燈功能（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC9GD警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AC9561四聲警報新產品報警器芯片（警車聲，消防車聲，救護車聲，機槍聲），單價0.23
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
17，AC3W830專用防狼器報警芯片,撬門報警防盜防狼警報,帶兩級獨立燈光控制（比AC3L710多獨立燈控）
更多產品:/speechic.asp
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變柔。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
更多語音芯片IC產品如:動物叫聲ic系列,門鈴ic系列,童車ic系列,水晶圣誕音樂等等
請訪問:/speechic.asp
相關產品：AC8DC18-圣誕18首 AC8DC03-圣誕三首3首 AC8DB10-雙音鬧鐘10首 AC80E12-兒歌12十二首
AC8DM32-門鈴32首三十二首 AC8DC18-圣誕18首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-叮咚二聲 AC3Y710-警報聲音效報警器芯片 AC8DM03-最常見的門鈴3首三首
AC8DM32-門鈴32首三十二首 AC8DE03-兒歌3首三首 AC3Y710L-警報汽笛聲音效報警器芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯
如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.
AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB
Sop8封裝資料和COB AC80A3VCR2032CMOS電池線路板COB AC90A十腳10Pin線路板
