好聽的圣誕音樂芯片 (水晶圣誕產品芯片)
好聽的圣誕音樂芯片資料/AC8DC09原理圖下載 右鍵點擊可以另存為 量大價格低至0.28元
好聽的圣誕音樂芯片 (水晶圣誕產品芯片)，便宜的貼片芯片：
AC8DC09 好聽的圣誕音樂芯片 (水晶效果好)是一顆高性能單晶片的CMOS音樂和語音合成IC，直接驅動喇叭的圣誕九首音樂芯片。合成的音質效果好，共有2個I/O口,SOP8硬封裝有其中1個按鍵,1個燈信號輸出腳，。外圍少元器件,應用電路簡單,價格低，有著很好的產品方案成本優勢。
貼片圣誕音樂芯片 (隨音樂節奏閃燈和弦圣誕八首貼片8腳)的常見應用場合：
水晶音樂盒，圣誕音樂鈴，圣誕玩具，圣誕樹。
AC8DC09好聽的圣誕音樂芯片 (隨音樂節奏閃燈和弦圣誕九首貼片8腳) 同時支持出硬封裝芯片形式出貨,2V低電壓仍能正常發聲，3V和4.5以下供電時僅需一顆104電容（0.1uf），語音效果輸出穩定
好聽的圣誕音樂芯片音樂曲目： 水晶好效果音樂9首曲目列表：
1-9首 好聽的圣誕音樂 水晶圣誕音樂
好聽的圣誕音樂芯片 (水晶圣誕產品芯片) 全部試聽：
好聽的圣誕音樂芯片 AC8DC09 SOP8音效下載 右鍵可另存為
好聽的圣誕音樂芯片 (水晶圣誕產品芯片) 功能描述，2個按鍵1個輸出：
KA1 L/H/R (循環播放九首歌曲) 持續按著按鍵，九首歌曲會一直順序循環播放；下次觸發會從下一首開始播放。播放中可以被其它按鍵觸發，跳到下一首開始播放。
LB0 BUSY 閃燈隨音樂節奏閃爍，忙信號輸出反饋腳，BUSY Low功能，與正可以接燈，聲音播放時亮燈（跟著音樂閃燈）。
圣誕IC / 好聽的圣誕音樂芯片九首音樂芯片的優勢：
好聽的圣誕音樂芯片9首AC8DC09音樂芯片IC內置電阻、外圍少元器件，電路簡單．
音質效果好，有很好的成本優勢�，F(xiàn)存的SOP8貼片八腳硬封裝出貨。
工作電壓：VDD:DC2~5.5V，推薦使用是3.0V和4.5V
靜態電流：Isb≤0.1uA@4.5V
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih:12uA@4.5V
IO輸出電流：Iol:33mA@4.5V
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
提供多種產品選擇方案,出貨形式選擇多：
1),直插10Pin模塊COB (十個腳的AC90A直插COB，腳位定制)
2),SOP8貼片八腳（主打貼片八腳硬封裝）,裸片封裝可以選擇。
掩膜成品芯片可以小批批，也可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，
同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎。
圣誕芯片曲目：圣誕音樂鈴音樂IC 九首
：
1-9首 |
好聽的圣誕音樂 |
水晶圣誕音樂 |
|
和弦圣誕音樂IC / 圣誕音樂芯片8首常見應用場合：
1, 水晶 音樂盒，音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。
2, 八音盒音樂鈴替代，八音盒主要指機械發音器的音樂盒，1796年由瑞士鐘表匠安托法布爾發明,轉動盒內的鏈環,可自動演奏音樂。有排布了針頭狀突起的銅筒或唱盤,隨著轉筒或唱盤的旋轉,針狀突起撥動經調諧的鋼簧片發聲,譯碼出成段的音樂。
3, 音樂水晶球，魔法水晶球，八音琴音樂鈴，圣誕水晶球。魔法森林，音樂城堡等等
4, 相關圖樣：

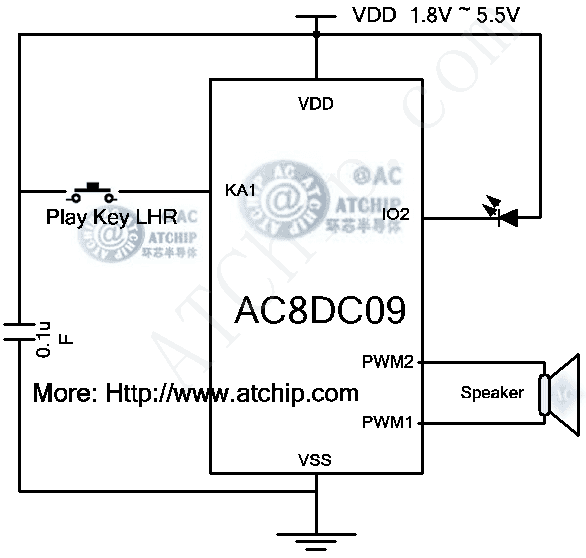

AC8DC09和弦圣誕音樂鈴音樂IC芯片接線圖PWM直推喇叭
/// 最常見貼片SOP8圣誕音樂語音芯片封裝形式

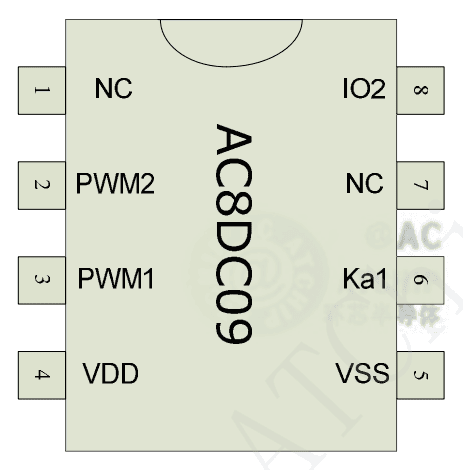

AC8DC09 圣誕音樂鈴音 貼片圣誕音樂芯片/和弦音樂 封裝形式 SOP8
AC8DC09- SOP8 貼片圣誕音樂芯片/和弦音樂
OTP 8腳硬封裝芯片資料
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
6腳選曲鍵具有MCU單片機一線通訊功能
MCU模式下第7腳可以改3Hz為常亮（BUSY）功能
Pin
|
NAME
|
1
|
NC
|
2
|
PWM2
|
3
|
Pwm1
|
4
|
VDD |
5
|
VSS
|
6
|
Ka1
|
7
|
NC
|
8
|
IO2
（Busy Low） |
|
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
AC8DC09 SIP COB Information 圣誕音樂鈴圣誕直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8DC09圣誕音樂鈴芯片-SIP AC80E 單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
KA0(EUI) |
2 |
KA1(LHX) |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)�。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
