4和弦門鈴IC / 四和弦門鈴芯片16首芯片資料

四和弦門鈴芯片16首芯片資料/AC8FM16原理圖下載　　右鍵點擊可以另存為　　　

四和弦音樂門鈴芯片 / 4和弦門鈴IC 16首芯片芯片資料:

AC8FM16是一顆高性能集成MCU的高品質的4通道音樂合成IC，共有16首4和弦音樂，直接PWM驅動喇叭的 和弦音樂門鈴芯片, 音樂音質效果好，音量大音色逼真，讓您能充份感受到現場樂器的那種真實感，支持MCU單片機一線通訊來進行控制，為高端方案開發節約了主控芯片的IO資源。

AC8FM16門鈴IC 同時支持出OTP硬封裝SOP8封裝形式,應用線路極其簡單，2V低電壓仍能正常發聲，3V和4.5以下供電時僅需一顆104電容，無任何其他外部元器件，復位和內部供電穩定，同時提供了寬電壓5V的支持，語音效果輸出穩定�！�
按鍵都帶有觸發防抖功能（觸發消抖時間為12ms），同時選曲鍵具有MCU單片機一線通訊功能，以適用單片機應用等場合。

4和弦門鈴芯片曲目列表：
1 叮咚兩聲/ 叮咚2聲 DingDong DingDong 2 致愛麗斯 For Elise 3 西敏寺鐘聲 Westminster Abbey 4 梁祝 Butterfly Love 5 小天鵝 Little Swan Dance 6 紅河谷 Red River Valley
7 鐵達尼克號 RMS Titanic / Iron darnick No. 8 土耳其進行曲 Turkey March 9 小步舞曲 Minuet , Mozart's Minuet 10 恭喜你 Congratulations 11 威爾遜進行曲 Wilson March 12 愛的羅曼史 Romance de Amor
13 回憶 Memory 14 小美人魚 The Little Mermaid Ariels Beginning 15 綠袖子 Green Sleeves 16 羅密歐與朱麗葉 Romeo and Juliet

全部試聽請點擊下載：      和弦音樂門鈴芯片IC AC8FM16下載　右鍵可另存為　　

四和弦門鈴IC / 4和弦門鈴16首 音樂IC芯片的優勢： 　　　　　

觸發方式：Selected Key :L/U/R,(門鈴音樂選曲鍵,順序選��；Voice-Select function)
Play Key : E/U/I, (門鈴音樂播放鍵，Trigger OKY selected melody)
輸出信號：Busy Low 3Hz
工作電壓：VDD:DC2~5.5V，推薦使用是3.0V和4.5V
靜態電流：Isb≤0.1uA@4.5V
工作電流： (無負載) Iop: 1.5mA @4.5V IO輸入電流：Iih:12uA@4.5V
IO輸出電流：Iol:33mA@4.5V
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W　范圍 :0.25W-1W的喇叭都行.

提供多種產品選擇方案,出貨形式選擇多：
1),直插9Pin模塊COB (九個腳的AC80M直插COB，需要定制)
2),直插10Pin模塊COB (十個腳的AC90A直插COB，需要定制)
3),SOP8貼片八腳（主打）,裸片封裝可以選擇。

掩膜成品芯片可以小批批，也可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，
同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎。

　　 　
4和弦門鈴曲目：4和弦門鈴音樂IC 16首十八首 　　

　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　 　　 　　　　 　　 　　 　　

1

叮咚兩聲/ 叮咚2聲

DingDong DingDong

2

致愛麗斯

For Elise

3

西敏寺鐘聲

Westminster Abbey

4

梁祝

Butterfly Love

5

小天鵝

Little Swan Dance

6

紅河谷

Red River Valley

7

鐵達尼克號

RMS Titanic / Iron darnick No.

8

土耳其進行曲

Turkey March

9

小步舞曲

Minuet , Mozart's Minuet

10

恭喜你

Congratulations

11

威爾遜進行曲

Wilson March

12

愛的羅曼史

Romance de Amor

13

回憶

Memory

14

小美人魚

The Little Mermaid Ariels Beginning

15

綠袖子

Green Sleeves

16

羅密歐與朱麗葉

Romeo and Juliet

　

四和弦門鈴音樂IC / 4和弦門鈴音樂芯片16首常見應用場合： 　　　　　

可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。

4, 相關圖樣：

智能貓眼可視門鈴， 可視對講系統,別墅可視對講系統，貓眼門鈴，門內外語音對講 可視對講門鈴,可視對講系統,樓宇可視對講,樓宇對講，別墅可視對講系統，貓眼門鈴,門內外語音對講,門鈴芯片 可視門鈴，智能貓眼可視門鈴，可視對講門鈴,可視對講系統 可無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴,樓宇對講，別墅可視對講系統
智能貓眼可視門鈴，可視對講門鈴,可視對講系統,樓宇可視對講,樓宇對講，別墅可視對講系統， 智能貓眼可視門鈴，可視對講門鈴,可視對講系統,別墅可視對講系統 可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴,可視對講系統 可視門鈴，無線門鈴，可視對講系統，門內外語音對講
門內外語音對講，無線門鈴，高端門鈴產品 請按門鈴,門鈴芯片可視對講系統

　　 　



芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）

晶片底盤接地或懸空

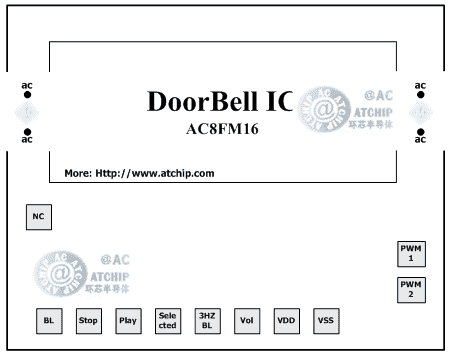

和旋門鈴芯片裸片圖

Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD與VSS之間在4.5伏或者大電流供電時需加一顆104去噪音. 3V供電時建議保留0.1uf電容。
貼片8腳芯片只有播放，選曲，和3HZ busy輸出腳。

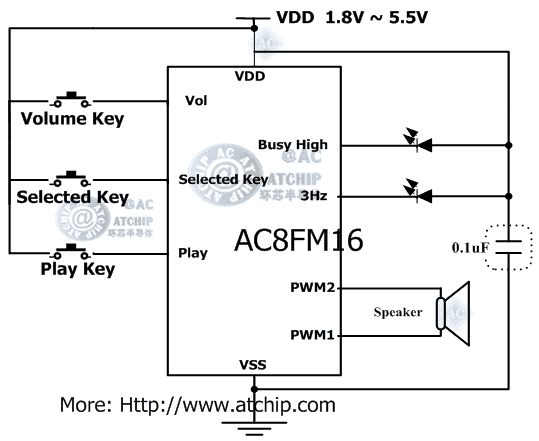

AC8FM16 4和弦音樂門鈴IC芯片接線圖PWM直推喇叭


和旋門鈴16首音樂IC接線電路

選曲鍵內置了單線MCU控制，并且有按鍵防抖功能，沒有獨立占用芯片IO口（SOP8無音量鍵，大量時可以定制音量鍵）。





SIP 10Pin COB Package Information 門鈴芯片10腳直插COB軟封裝資料

/// 最常見語音芯片COB軟封裝形式

AC8FM16 AC8FM36 – 4和弦門鈴芯片 IC
Sip 10Pin COB AC90A
單列直插COB腳位資料


門鈴芯片10腳COB

請參照實際樣品情況.
直插1-10腳順序?yàn)閺淖笾劣?

實物圖片,僅供參考.
若有改動,恕不另行通知.

直插語音COB腳位資料AC80M

門鈴芯片10腳COB實物

直插10腳COB腳位資料:

PIN

NAME

1

Busy High

2

3Hz

3

Play Key

4

Selected Key

5

Volume Control

6

NC

7

PWM1

8

PWM2

9

VDD

10

VSS



AC8FM16 SIP COB Information 直插COB軟封裝資料

/// 最常見語音芯片COB封裝形式

　 　　 　　 　　



　　　

AC8FM16-SIP AC80E 單列直插COB腳位資料

　　　

軟封裝OTP語音芯片原理圖

　　　

直插1-6腳順序?yàn)閺淖笾劣?

直插語音COB腳位資料AC80E
請參照實際樣品情況.

　　　

實物圖片,僅供參考.
若有改動,恕不另行通知.
語音COB芯片圖片樣品

　　　

直插6腳COB腳位資料:

　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　
PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

　

AC8FM16 封裝形式DIP8 / SOP8

　 　　 　　 　　


AC8FM16- SOP8
四和弦門鈴芯片16首音樂IC
OTP 8腳硬封裝芯片資料

　　　 AC8FM16DIP8SOP8_OTP30s硬封裝DIP8/SOP8圖片　　　

　　

最常用最常見的硬封裝形式：

直插八腳DIP8封裝和
貼片八腳SOP8封裝

6腳選曲鍵具有MCU單片機一線通訊功能

MCU模式下第7腳可以改3Hz為常亮（BUSY）功能

　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　
PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
NC
5
Play Key
6
Selected Key
7
BL 3Hz
8
VSS

　



　　 　　 　　 　　

DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
DIP8雙列直插封裝

SOP8貼片芯片封裝盡寸大小(SOP SIZE):

　　　

SOP8貼片芯片封裝盡寸大小(SOP SIZE):

　

　

一線通信協議部分：（每個按鍵都有MCU一線通訊功能）

一線通信協議部分：1幀數據格式說明，僅供參考



MCU一線通訊一線通信協議實例，發送代碼0XA3B10100011



數據命令功能定義說明:

0X00～0xN: 音樂 1~(N+1) 十六進制

0XE8: 有音樂+有閃燈
0XE9:有音樂+無閃燈
0XEA:無音樂+有閃燈
0XEB: 有音樂+燈常亮

0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8

0XF8:有音樂+有閃燈
0XF9:有音樂+無閃燈
0XFA:無音樂+有閃燈
0XFB:播放
0XFC:下選
0XFD:上選
0XFE:音量

0XFF:STOP





音樂芯片系列裸片綁定圖樣例 (AC80F2 供參考)

對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.

若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.

COB綁定圖紙,常規音樂芯片語音COB



PCB大小規格(AC80F2)：

直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
