電路簡單的特價標準品OTP資料SOP8 - AC8VM/SOP8
貼片八腳的便宜短秒數OTP語音芯片/AC8VM原理圖下載 右鍵點擊目標另存為可以下載
貼片八腳的便宜短秒數OTP語音芯片SOP8原理資料:
AC8VM是一顆價格便宜，性價比極高的OTP芯片，可存儲2-3秒語音，音質效果好，貼片八腳出貨。共有2個I/O口，其中1個聲音觸發按鍵key0，1個Output輸出信號io1，可以用來連馬達反饋信號或閃燈,同時也能更改為按鍵的功能來使用。外圍電路簡單，僅需一顆104電容，產品方案成本極低。
強大的價格優勢，單價0.38元，高性價比的不二選擇
聲音輸出只支持PWM直推喇叭模式，但是性價比極高：
無需功放電路直推喇叭（內置0.25W放大功率）PWM輸出，共兩個IO口，可支持一個節奏閃燈功能。
應用方案例如：門鈴叮咚，各種動物叫鴨子叫等，巫婆笑玩具產品短秒數音效等。
芯片基本特性參數:
工作電壓： VDD: DC 2 ~ 5V，建議3V和4.5V，語音芯片的最優電壓選擇。
靜態電流： Isb ≤1uA @3V
工作電流： (無負載) Iop: 1mA @3V
內置震蕩電電阻：INT_OSC: +/- 1.5% 誤差
其他方案說明:
1）具體應用模式見每個獨立方案的產品資料.
2) 默認音量最大。
3）電路簡單，僅需一顆正負極104電容（0.1uF，PCB設計離芯片越近越好），直推喇叭PWM輸出，支持隨音樂節奏閃燈，能滿足常規的短秒數聲音產品需要。
4）常規標準品模式OTP出貨，通貨為主，交期短，價格優。
參考官方網站：動物叫標準品頁面：http://www.xingaodian.com/Animalic.asp
5) 支持簡易的開發定制，但需支付開發費用。
出貨方式:貼片八腳SOP8 / 150mil出貨,3-7天交貨。。
常規應用模式，（如鴨子叫，巫婆笑）PWM輸出1按鍵(1閃燈)：
觸發方式： KEY1：L/U/I, (播放鍵，鴨子叫，長按長響，不可打斷)
觸發方式： IO1： E/U/R, (可選：可做燈腳或者按鍵，默認為3HZ輸出信號)
輸出信號： IO2： LED燈腳: 3HZ節奏(一秒閃爍三下，Sink與正極接燈)
直推喇叭： 支持喇叭和蜂鳴片：喇叭是8歐0.5W 叭都行。范圍 : 0.25W-1W的喇叭
AC8VC標準OTP語音芯片IC接線圖PWM直推喇叭
短秒數OTP音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
3 |
|
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
OPerating current 工作電流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Oscillatort Frequency 振蕩頻率 |
Fosc |
R=300K |
|
128 |
|
KHz |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |

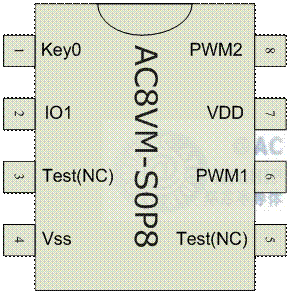

AC8VC音效OTP芯片軟封裝SOP8腳位圖 (供參考)
AC8VC - DIP8 / SOP8
單音六音警報芯片貼片8腳
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
Sop8封裝規格(150Mil)
PIN |
NAME |
1 |
Key0 |
2 |
IO1 |
3 |
Test(NC) |
4 |
VSS |
5 |
Rosc |
6 |
PWM2 |
7 |
VDD |
8 |
PWM1 |
正負極Vdd，VSS之間必須接104電容。
|
腳 位 符 號 描 述
1 Key0 觸發按鍵Key0
2 IO1 可做燈腳或者按鍵，默認為3HZ輸出信號
3 Test(NC) 懸空
4 VSS 電源負極，接地
5 Test(NC) 懸空
6 PWM2 聲音輸出，PWM2喇叭
7 VDD 電源正極
8 PWM1 聲音輸出，PWM1喇叭
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
相關系列產品:
1，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
2，AC8VC支持DAC功放可調音量的OTP芯片資料 (價優量大低至0.52元)
3，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
4，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
5，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）
6，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用警報聲帶燈（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC8FM100警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AS9561消防車火警119警報產品報警器芯片選型
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
更多產品:/speechic.asp
|
AC8VC SIP 6Pin COB Package Information
6腳直插COB軟封裝資料/// 最常見語音芯片COB軟封裝形式
/// 最常見語音芯片COB封裝形式
AC8VC音效OTP芯片

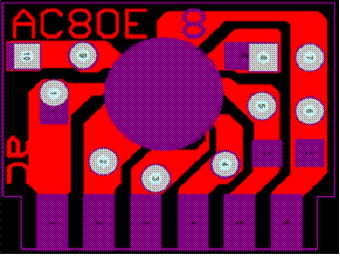

Sip 6Pin COB AC80E
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣?
Pad9/OscI
Pad8/Key1
|
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
點擊鏈接進入詳細尺寸資料頁面
/// 最常見語音芯片COB軟封裝形式
AC8VM 語音標準品系列
Sip 5Pin COB AC80F
單列直插COB腳位資料
直插1-5腳順序?yàn)閺淖笾劣?
PCB板高10mm,寬15.5mm |
直插語音COB腳位資料AC80F
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插5腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VSS |
|
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)?。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
更多語音芯片IC產品如:動物叫聲ic系列,門鈴ic系列,童車ic系列,水晶圣誕音樂等等
請訪問:/speechic.asp
相關產品：AC8DC18-圣誕18首 AC8DC03-圣誕三首3首 AC8DB10-雙音鬧鐘10首 AC80E12-兒歌12十二首
AC8DM32-門鈴32首三十二首 AC8DC18-圣誕18首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-叮咚二聲 AC3Y710-警報聲音效報警器芯片 AC8DM03-最常見的門鈴3首三首
AC8DM32-門鈴32首三十二首 AC8DE03-兒歌3首三首 AC3Y710L-警報汽笛聲音效報警器芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯
如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.
AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB
Sop8封裝資料和COB AC80A3VCR2032CMOS電池線路板COB AC90A十腳10Pin線路板
