AC80F2-直插常規5腳語音芯片COB PCBA板原理接資料
產品描述:
AC80F2是深圳市環芯半導體有限公司推出的直插常規5腳語音芯片COB產品,很少款聲音芯片都無須104濾波電容,板高1.0cm,寬1.55cm,提供穩定性能的語音輸出.同時在功能方面有了更大的改進.
AC80F2直插常規5腳語音芯片COB是支持常見的各種動物叫聲,常用語音芯片.
如( 詳見環芯公司語音芯片產品選型目錄 ):
公雞叫,巫婆笑,猴子叫,熊叫,虎吼,大象叫,豬叫,母雞叫,笑袋聲,馬叫,獅子吼,鯨魚叫,HoHoHo!Merry X'Mas,
豹子叫,復活節兔子,彈簧三聲,青蛙叫,鳥叫,牛叫,貓叫,狗叫,火雞叫,鴨叫,四聲娃娃,女孩笑,
打呼聲,打碎玻璃聲,I LOVE YOU,海狗聲,接吻聲,口哨聲,小丑笑,小孩笑,小鳥叫,喘氣狗,恐龍叫,

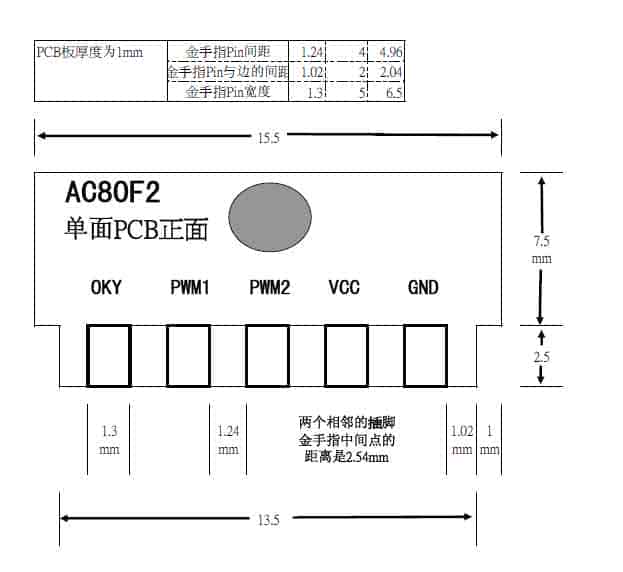

PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
常規動物叫聲綁定圖紙(AC80F2)：
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
1內置電阻、外圍沒有元器件，外圍電路無需要要104電容．AT@CHIP
整個方案的費用給您節省30%－50% .
2, 工作電壓默認為2.4V—3.6V,使用4.5V供電時在VDD上連一個8歐電阻即可,紐扣電池供電時只需連個4歐電阻；輸出方式：PWM＆DAC .
3, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
4, 聲音DAC輸出時,在DAC Pin和VSS之間的電阻為470歐.
點擊鏈接進入詳細尺寸資料頁面
/// 最常見語音芯片COB軟封裝形式
AC83E 語音標準品系列
Sip 5Pin COB AC80F
單列直插COB腳位資料
直插1-5腳順序為從左至右.
PCB板高10mm,寬15.5mm |
直插語音COB腳位資料AC80F
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插5腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VSS |
|
出貨形式：
COB、 裸片（已燒錄好）。
DataSheet原理圖下載
最新產品: AC80E5 AC80J2
