OTP10G系列語音芯片10F AC9010-OTPG10秒
OTP10G系列語音芯片10F AC9010-OTPG10秒:
AC9010G絲印-OTPG系列是深圳市環芯半導體有限公司2009年推出的10G絲印新產品,在復位和內部供電方面有了更大的改善,同時推出新的燒錄工具和編程軟件,解決了AC8010F原來僅支持3V供電的情況,5V供電時在VDD外加一個電阻的情況下,提供穩定性能的語音輸出.同時在功能方面有了更大的改進.
AC9010F 10秒新的OTP10G語音芯片,是一顆支持PWM和DAC輸出的10秒的OTP語音芯片,音質效果好，共有4個I/O口,其中2個Input,2個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍僅需一顆104電容，產品方案成本極低.
10秒新的OTP10G語音芯片 DataSheet原理圖下載 右鍵點擊另存為
產品優勢：
1,
Otp-AC9010G 內置電阻、外圍沒有元器件，外圍電路只需要要104電容．AT@CHIP
整個方案的費用給您節省30%－50% .
2, 工作電壓默認為2.4V—3.6V,使用4.5V供電時在VDD上連一個8歐電阻即可,紐扣電池供電時只需連個4歐電阻；輸出方式：PWM＆DAC .
3, 有8Pin, DIP8和SOP8,裸片封裝可以選擇，產品系列絲印印章可選.
4, 聲音DAC輸出時,在DAC Pin和VSS之間的電阻為470歐.
出貨形式：
dip、 SOP、COB（可為積壓盒專用）、裸片（已燒錄好）。 其中裸片一塊Wafer可以同時燒錄4款不同的產品，直接綁定生產，大大地節約生產時間, dip、 SOP、COB 1天交貨，裸片5-7天交貨。
AC9010_OTPG10S 3V供電按鍵模式(Stand-alone Mode) 觸發應用資料:
AC9010G /3 V供電接線圖PWM直推喇叭-按鍵模式
AC9010G / 3V Stand-alone Mode PWM
|
AC9010G /3 V供電接線圖DAC三極管/供放/推喇叭
AC9010G / 3V Stand-alone Mode DAC
|

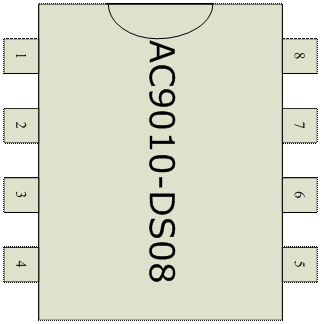

AC9010G 封裝形式DIP8 / SOP8
AC9010G絲印 - DIP/SOP
|
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG11 |
4 |
TG12 |
5 |
VSS |
6 |
PWM1 |
7 |
VDD |
8 |
PWM2/DAC |
|
AC9010G Pad Location OTPG裸片綁定圖
CHIP SIZE: (0, 0) (1734,715) UM
10F / DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
10G / SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
- Writer Mapping Description / OTP10G系列
Writer Pin燒錄引腳 : TG2,TG1,TG11,VSS,PWM2,PWM1,VDD
OTP Writer Power Board Pin Mapping Table |
PAD Name |
AC9010G-SO8B |
AC9010-D08B |
|
|
|
5,6-VSS |
5,6-VSS |
5,6-VSS |
7-PWM1 |
6-PWM1 |
6-PWM1 |
2-TG1 |
2-TG1 |
2-TG1 |
8-VDD |
7-VDD |
7-VDD |
|
|
|
1-TG2/RSTB |
1-TG2/RSTB |
1-TG2/RSTB |
2-TG3 |
3-TG3 |
3-TG3 |
3-TG4 |
4-TG4 |
4-TG4 |
4-PWM2/DAC |
8-PWM2/DAC |
8-PWM2/DAC |
AC9010G is a 10 Sec. PWM or DAC voice output with high quality speech ,2 input pin and 2 I/O pin simple speech.10 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 64 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups. User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, CPU Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
