OTP語音芯片OTP-30系列 產品資料
OTP-30系列語音芯片的描述:
OTP-30系列語音芯片是深圳市環芯半導體有限公司2010年推出的新產品，應用線路極其簡單， 1.8V低電壓仍能正常發聲，3V和4.5以下供電時無任何外部元器件，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.同時在功能方面有了更大的改進.
AC30系列語音芯片是一顆高性能直接PWM驅動喇叭的OTP語音芯片,音質效果好，共有3個I/O口,其中1個Input,2個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍無元器件,應用電路簡單,價格低，有著很好的產品方案成本優勢.
OTP-30系列語音芯片的優勢：
1, OTP-AC30系列產品 內置電阻、外圍少元器件，外圍電路簡單無任何元器件．AT@CHIP
整個方案的費用給您節省30%－50% .
2, 工作電壓默認為1.8V—5.5V,使用4.5V以上供電或者部分直流供電電源時在VDD5與VSS串一個0.1uF電容即可.
3, 提供多種產品選擇方案,出貨形式選擇多:
1),音樂賀卡機芯COB(AC60E0 4.5V/3V),
2),直插6Pin/5Pin(分別有五個腳的AC80F和六個腳的AC80E直插COB)模塊COB,
3),擠壓盒專用COB（AC80J0三個固定孔位的小板子）,
4),其它模組COB等（3V－24V供電應用方案）
5), DIP8和SOP8,裸片封裝可以選擇.
4, 量大時可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
6, 支持低電壓馬達復位功能，同時可能IO口的下拉阻值進行選擇，以適用光控等多種場合。
OTP語音芯片定義和介紹: 更多...
OTP（One Time Programable的簡稱）是MCU的一種存儲器類型，意思是一次性可編程：環 芯 公司將程序燒入IC后，將不可再次更改和；因此OTP語音芯片就是指一次性燒錄的語音IC。
MCU按其存儲器類型可分為MASK(掩模)ROM、OTP(一次性可編程)ROM、FLASH ROM等類型。MASK ROM的MCU價格便宜，但程序在出廠時已經固化，適合程序固定不變的應用場合；FALSH ROM的MCU程序可以反復擦寫，靈活性很強，但價格較高，適合對價格不敏感的應用場合或做開發用途；OTP ROM的MCU價格介于前兩者之間，同時又擁有一次性可編程能力，適合既要求一定靈活性，又要求低成本的應用場合，尤其是功能不斷翻新、需要迅速量產的電子產品。
環芯OTP語音IC的優勢：不需光罩費，交貨期短，內置電阻、外圍沒有元器件，電路只需要一個104電容．
|
|
| |
|
SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
OTP30Sec SIP AC80E
單列直插COB腳位資料
直插1-6腳順序為從左至右. |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP-30系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
IO2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
MusicCard COB Information 音樂賀卡機芯COB軟封裝資料
/// 最常見語音芯片COB封裝形式
MusicCard AC60E
音樂賀卡機芯COB腳位資料
3V和4.5V AG10,LR54鈕扣電池供電的賀卡機芯PCB. |
音樂賀卡機芯語音COB腳位資料AC60E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
Squeeze Box COB Information 擠壓盒COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
Squeeze Box AC80J
擠壓盒COB腳位資料
最常見的標準片擠壓盒機芯PCB |
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
無開模具費用,提供各種常用軟封裝COB (限94HB,94V0紙板PCB)
/// 最常見語音芯片COB軟封裝形式
AC80A 2032電池 3V供電 常用語音機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的標準片機芯PCBA-CR2032電池3V語音方案 |
AC90Y 鈕扣電池3V供電 常用語音機芯COB
適用鈕扣式電池AG10,LR54; AG12,LR43; AG13,LR44的3V供電機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的語音芯片機芯PCBA-CR2032電池3V語音方案 |
|
更多: 常見的語音芯片封裝形式(軟封裝COB和硬封裝)
|
|
|
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
附上AC3030-OTP語音芯片的產品資料:
|
|
| |

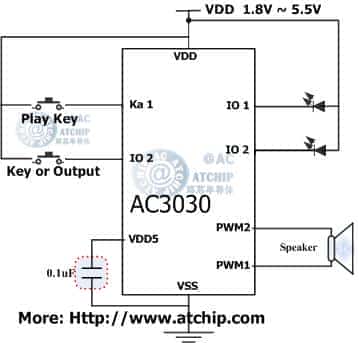

AC3030 Application Circuit 簡單應用電路接線方法:
AC3030 3V Stand-alone play Mode / 按鍵觸發聲音播放直推喇叭模式PWM
|

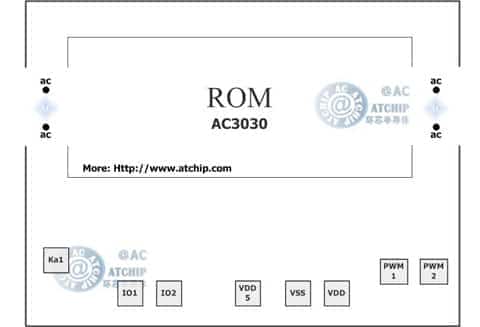

AC3030 Pad Location 裸片綁定圖
CHIP SIZE: (0, 0)
|
Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
綁定位VDD5僅在4.5V以上有雜音時使用，3V不需要接地104電容.
AC3030 DC CHARACTERISTICS 電氣特性和參數 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
|
|
OTP/語音OTP/一次性燒錄語音芯片/資料下載/深圳開發銷售中心
