便宜的電子口哨三音效芯片AC9 KS03

三聲電子口哨頻率音效芯片資料AC9 KS03 三聲電子口哨音效芯片資料下載，右鍵可以另存為

便宜的電子口哨三音效芯片應用資料: :量大單價低至0.16元

AC9KS03是一顆標準的高分貝三聲電子口哨聲音效芯片，頻率音音效，聲音更清脆，常用于電子口哨，警報器，產品警報提醒，無需震蕩電阻，三種常用電子口哨音效可選。
電子口哨三音效芯片是一顆價格便宜，性價比極高的標準音效芯片，共有3個按鍵key，存儲3段口哨報警音效，音質效果好，音量大，聲音尖銳，穿透力強。貼片八腳出貨，產品方案成本低。Out單路信號輸出，外接三極管與三腳電感推蜂鳴片。
需要音量大的場合，可調整合適的功放電路，可推動大功率喇叭，否則在功放芯片的放大功率倍數影響下，音量調節等級變化可能會不明顯。

功能應用：拔動開關0-1-2-3對應檔位即可切換三種不同音效；
按下播放鍵發出聲音，松開停止，長按長響功能；
可不接拔動開關，直接按鍵控制三種音效。

比較AC3KS03語音芯片，AC9KS03價格更加便宜，聲音更清脆。
AC3KS03語音芯片可選更多復雜變化的聲音，音效更豐富，成本略高。

三聲電子口哨警報音效芯片主要出貨形式:

1，Sop8貼片8腳硬封裝（主推）。2，可以定制COB（AC80E供參考）
電子口哨音效芯片功能敘述:
可選擇3種聲效，通過IO口進行聲音效果選擇；
撥位開發選擇后按鍵觸發，上電循環響警報聲。

三聲電子口哨聲音效果下載:

電子口哨三聲報警下載1,僅供參考。

聲音內容：電子口哨音效，上電長響

更多兩聲口哨聲AC8VC28

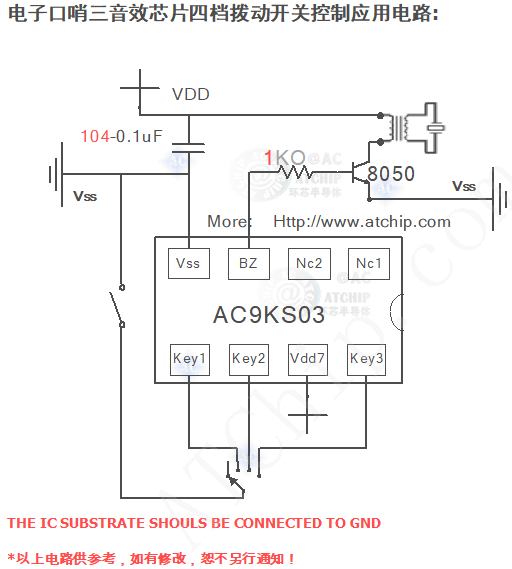

電子口哨三音效芯片四檔撥動開關控制應用電路::

觸發方式：按住長響，三極管放大電路推蜂鳴片。

此電路可以直接驅動喇叭，三腳電感升壓推蜂鳴器發聲電路，還得根據需求自行調節。

1K的電阻和104電容根據產品應用不同，可以省略。
THE IC SUBSTRATE SHOULS BE CONNECTED TO GND
*以上電路供參考，如有修改，恕不另行通知！

AC9 KS03三聲電子口哨音效芯片軟封裝sop8腳位圖 (供參考)

AC9 KS03 / sop8 小體積貼片芯片 三聲電子口哨音效芯片貼片8腳 (sop8 SIZE):

最常用最常見的硬封裝形式： AC9 KS03貼片八腳sop8貼片8腳961封裝 通過SEL腳進行聲音效果選擇。 符 號 描 述 腳 位 Nc 留空 1 Nc 留空 2 BZ 聲音輸出腳 3 Vss 電源負極接地 4 Key1 口哨聲報警音效1 5 Key2 口哨聲報警音效2 6 VDD 電源正極 7 Key3 口哨聲報警音效3 8

符 號 描 述 腳 位 Nc 留空 1 Nc 留空 2 BZ 聲音輸出腳 3 Vss 電源負極接地 4 Key1 口哨聲報警音效1 5 Key2 口哨聲報警音效2 6 VDD 電源正極 7 Key3 口哨聲報警音效3 8 8

觸發方式：SEL腳位和電源正極或負極相連進行聲音選擇，NPN推蜂鳴器。

口哨聲一般會選擇1.5mH/86mH三腳電感，1.5mH/130mH三腳電感。

電子口哨音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）： 　　　　　

請注意！ 靜電敏感器件請做好電磁干擾防范。

三聲電子口哨聲音效芯片的常見應用場合：　　　　　

1, 適用于運動競技、緊急突發狀況、交通指揮、軍事訓練、寵物訓練、騎行喇叭等場合，內置三種聲音可供選擇，音量大，聲音尖銳，穿透力強。
2，四檔拔動開關切換選擇三種不同聲音，按下播放鍵發音，松開停止，長按長響。

3, 相關圖樣：

Three Whistle Sound Description:
This chip is a new type of CMOS sound generator designed with sound composite system using minimum application circuit .It is dedicated to the applications such as whistle, alarm, etc. and is easy for you to design your consumer products.
